ICF外墙外保温建筑节能体系

产品类别:
ICF外墙外保温建筑节能体系
产品规格:
绿色环保工作
产品编号:
ICF外墙外保温建筑节能体系
咨询热线:
0538-8861616

  • 产品详情
  • 联系我们
适用范围:适用于多层、高层、建筑高度不大于100M的住宅和建筑高度不大于50M的公共建筑。
该体系被国家建筑节能产品认定部门评选为十大建筑节能新技术和新产品,该技术填补了国内此领域空白达到国际领先水平!
2008年荣获黑龙江省政府科技进步一等奖
2015年荣获全国建材行业技术革新奖

                                               复合墙体导热系数K≤0.10W/㎡·K~0.35W/㎡·K
                                               复合墙体导热系数K ≤ 0.10W/㎡·K~ 0.30W/㎡·K

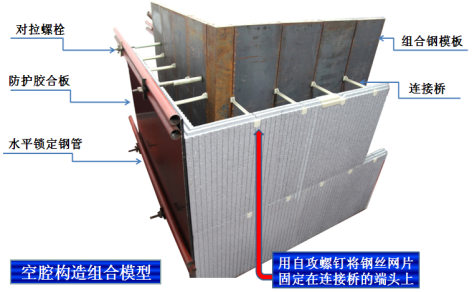

EPS模块外墙外保温现浇混凝土建造技术又称保温与结构一体化系统。该技术是在墙体或框架结构受力钢筋的外侧,将模块经积木式竖向错缝插接并与专用连接桥有机配合,拼装组合成现浇混凝土墙体的外侧免拆保温模板。通过组合配件将内侧模板和模块外侧防护板连接和紧固,构成与墙体或框架厚度等同的空腔模板组合或称空腔构造,向空腔构造内浇筑混凝土,待达到一定强度,拆除混凝土墙体内侧模板和模块外侧防护板,由此所构成保温承重一体的外保温层的复合结构。在保温层外侧采用薄抹灰防护面层时,即为薄抹灰外墙外保温现浇混凝土系统;在保温层外侧采用厚抹灰防护面层或在薄抹灰防护面层外侧粘贴实体面砖饰面材料时,即为厚抹灰外墙外保温现浇混凝土系统。
该系统还适用于由工厂标准化生产的预制装配式有外保温层的混凝土墙面板和屋面板(简称PC板)。

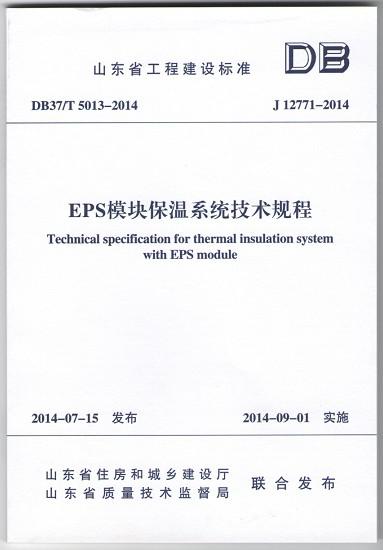

        山东省、黑龙江省、吉林省、宁夏回族自治区、内蒙古自治区、辽宁省、湖南省、河北省、中国标准化协会等已将EPS模块外墙外保温现浇混凝土建造技术或称ICF体系技术纳入工程建设标准;国家工程建设行业标准以及天津市、北京市、新疆维吾尔自治区、江苏省、湖北省、辽宁省、海南省等地的工程建设标准正在编审中。

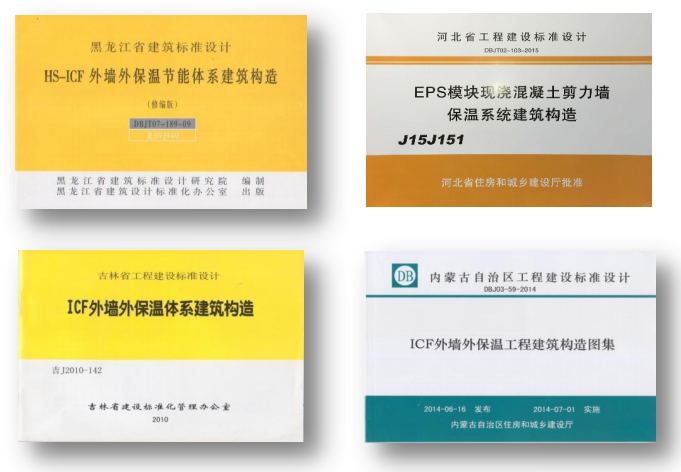

黑龙江省、河北省、吉林省、内蒙古自治区工程建设标准图集已出台
(山东省图集正在编审中)

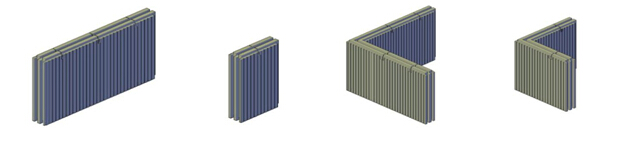

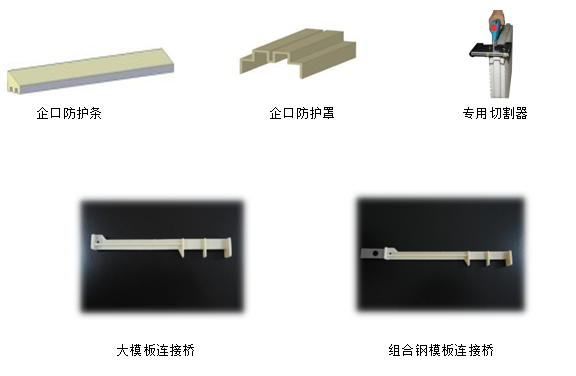

部分实体EPS模块和连接桥



科技创新点:

1  模块由可发性聚苯乙烯珠粒加热发泡,通过工厂标准化生产设备一次成型制得的具有闭孔结构、不同种类、不同规格、不同形状、不同建筑用途、四周边有插接企口、内外表面有均匀分布的燕尾槽、符合建筑模数和节能标准需求、并与建筑构造和施工工法及制造工艺有机结合、外表面铸印有制造企业的商标标识和产品标记的聚苯乙烯泡沫塑料型材或构件;
由于采用了先进的制造工艺,非用传统大板机制成聚苯型方大块后再通过电阻丝反复切割成型的传统聚苯板,所以,模块熔结性均匀、压缩强度高、性能指标稳定、几何尺寸准确(最大负误差0.2mm);
各项主要性能指标与传统聚苯板比较:模块导热系数的修正系数a取1.0、压缩强度提高1.5~2倍、拉拔强度提高 2~3倍。在相同节能标准的前提下,模块厚度减薄25%~35%,房屋使用面积增加2%,可谓是事半功倍;
2  模块与建筑模板的有机结合,实现了保温与模板一体化、保温与结构一体化。提高了外保温系统的施工速度、降低了建造成本。与外墙外保温粘贴系统相比,每平方米墙面面积减少施工费用80元/m2
3  模块设有大小整体转角,四周边设有矩形插接企口,模块上下插接组合采用了“紧配合”技术,使模块保温层构成了一个完全整体,保证了模块组合表面平整和插接组合缝100%密闭,杜绝了传统保温板的接缝“热桥”。
4  模块与连接桥和连接桥与模板的原配组合,构成了截面尺寸准确的空腔构造,提高了现浇混凝土复合墙体的易施工性能,做到了精细化施工。
5  模块内外表面均匀分布的燕尾槽与现浇混凝土和抹面防护层构成了有机咬合,杜绝了传统保温板与混凝土和抹面防护层之间开裂、空鼓、脱落的质量缺陷,做到了模块保温层与混凝土结构同寿命。
6  外保温现浇系统不但适用于现场保温与结构一体化施工,也适用工厂化标准化预制装配式保温与结构一体化外保温墙面板和屋面复合板(PC板)。
7  该系统是我国现行行业标准JGJ144中EPS板现浇混凝土系统的技术升级和钢丝网架板的更新换代。

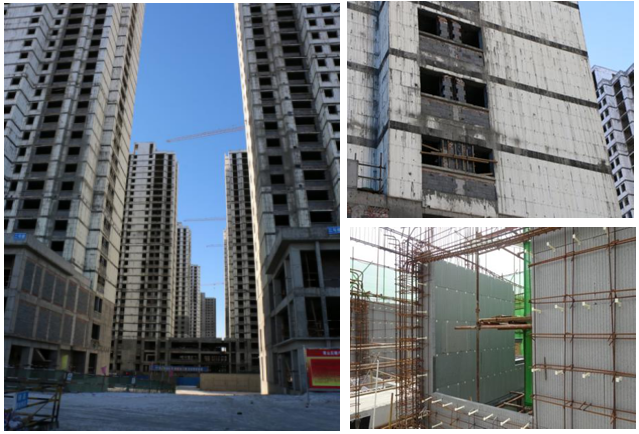

施工中的 EPS模块外保温现浇系统施工精度达到国内领先水平

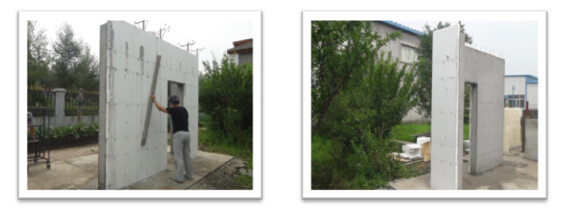

         复合墙体芯柱试件是按照《建筑节能工程施工质量验收规范》GB50411的规定,在施工现场通过钻芯取样方式得到的。从图片上可以清楚看到EPS模块内表面的燕尾槽与混凝土、外表面的燕尾槽与防护面层构成了牢固的有机咬合,混凝土浇筑和振捣对模块内表面的燕尾槽没有造成丝毫损坏,同时还取消了界面剂。


 经实测,复合墙体保温层表面平整度误差小于0.5mm

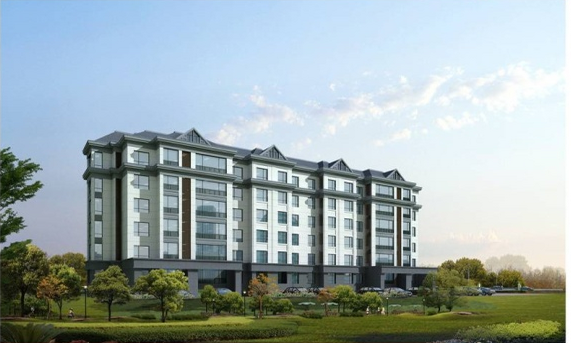

                                                                        泰安大展麓山俊
